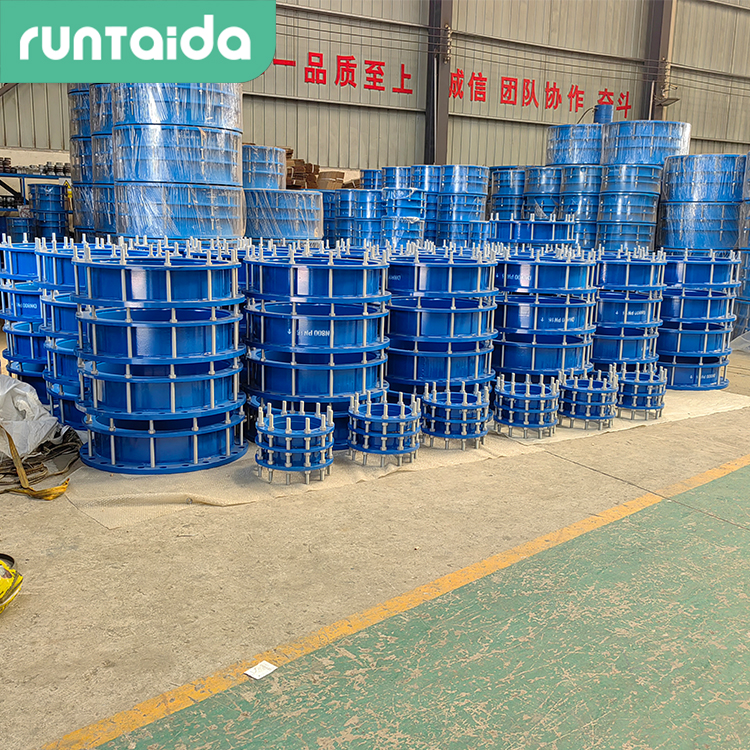

B2F型雙法蘭限位伸縮器
2025-6-17 16:30:38??????點擊：
B2F型雙法蘭限位伸縮器是管道系統中用于補償位移、保護管道穩定運行的關鍵部件，?可吸收管道因熱脹冷縮、地基沉降或振動引起的軸向、橫向及角向位移，防止管道因應力集中導致的變形或破裂。?內置限位裝置防止管道過度拉伸或壓縮，避免拉脫損壞，提升系統穩定性。材質可選Q235碳鋼、不銹鋼304、316L、球墨鑄鐵，耐腐蝕、耐高溫（-20℃~450℃），適應給排水、石油、化工等苛刻工況，確保高壓下（0.6~2.5MPa）水密氣密雙防漏。
結構由本體、密封圈（NBR橡膠或聚四氟乙烯）、壓蓋、伸縮短管及限位螺桿（雙螺母鎖定裝置）構成，在允許伸縮量?jī)?nèi)自由補償位移；超過伸縮量時限位裝置自動鎖定，防止管道超位移損壞，?通過壓蓋擠壓密封圈形成密封屏障，有效防介質泄漏。
?適用工況?：
振動、傾斜或拐彎的管道連接；
補償因熱脹冷縮、地基沉降引起的軸向位移及偏心扭轉。
?兼容介質?：
海水、淡水、冷熱水、生活污水、原油、成品油、蒸汽（≤250℃）、空氣、煤氣及顆粒粉狀介質。
?適用領域?：
石油化工、電力冶金、城市供水、船舶及建筑管道系統
?安裝前檢查?
確認型號匹配管道規格，清理接口雜質。
?方向與調節?
介質流向須與內套筒方向一致；
對角均勻擰緊壓蓋螺栓后，調節限位螺母至自由伸縮區間。
?安裝要求?
嚴格對中管道軸線，均勻調整法蘭間隙，按設計預調限位裝置38。
長管道需配合支撐架，避免伸縮節承受額外荷載。
禁用伸縮節強行校正管道安裝誤差，防止功能失效
?禁止操作?
嚴禁強制變形調整管道誤差，避免焊接飛濺損傷部件。
?支架要求?
架空使用時兩端需安裝固定支架。
結構由本體、密封圈（NBR橡膠或聚四氟乙烯）、壓蓋、伸縮短管及限位螺桿（雙螺母鎖定裝置）構成，在允許伸縮量?jī)?nèi)自由補償位移；超過伸縮量時限位裝置自動鎖定，防止管道超位移損壞，?通過壓蓋擠壓密封圈形成密封屏障，有效防介質泄漏。
?適用工況?：
振動、傾斜或拐彎的管道連接；
補償因熱脹冷縮、地基沉降引起的軸向位移及偏心扭轉。
?兼容介質?：
海水、淡水、冷熱水、生活污水、原油、成品油、蒸汽（≤250℃）、空氣、煤氣及顆粒粉狀介質。
?適用領域?：
石油化工、電力冶金、城市供水、船舶及建筑管道系統
?安裝前檢查?
確認型號匹配管道規格，清理接口雜質。
?方向與調節?
介質流向須與內套筒方向一致；
對角均勻擰緊壓蓋螺栓后，調節限位螺母至自由伸縮區間。
?安裝要求?
嚴格對中管道軸線，均勻調整法蘭間隙，按設計預調限位裝置38。
長管道需配合支撐架，避免伸縮節承受額外荷載。
禁用伸縮節強行校正管道安裝誤差，防止功能失效
?禁止操作?
嚴禁強制變形調整管道誤差，避免焊接飛濺損傷部件。
?支架要求?
架空使用時兩端需安裝固定支架。
